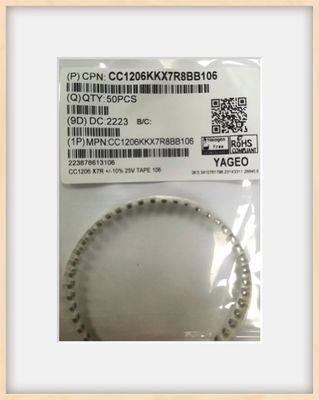

Подробная информация о продукте:
|
| Тип: | Керамические конденсаторы | Расклассифицированное напряжение тока: | 25Vdc |
|---|---|---|---|
| Длина: | 3,2 ±0.15 mm | Материал: | Керамический |
| Ряд емкости (uF): | 100pF | 22uF | Допуск емкости: | ±10% |
| Покрывая meature: | 1206 (3216M) | особенность: | потребление, высокочастотная цепь |
| ПРИМЕНЕНИЕ: | фильтр decoupling обход | Широкий: | 1,6 ±0.15 mm |
| Выделить: | Конденсаторы SMD керамические разнослоистые,Керамические разнослоистые конденсаторы 25VDC,Разнослоистый монолитовый керамический конденсатор |
||
| Обзор спецификации | |||||
|
Описание |
TC код |
Серия |
Ряд емкости |
Ряд напряжения тока |
Размер |
|
Дискретный |
NP0 |
Общее назначение | 0,22 pF до 33 nF | 16 v до 25 v | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Общее назначение |
0,22 pF до 22 nF |
50 v |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Среднее напряжение тока | 0,47 pF до 22 nF | 100 v до 630 v | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Высокое напряжение |
0,47 pF до 2,7 nF |
1 kV, 2 kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| Частота коротковолнового диапазона | 0,22 pF до 8,2 pF | 50 v | 0402, 0603, 0805 | ||
| Микроволна | 0,47 pF до 47 pF | 50 v | 0603, 0805, 1206 | ||
|
X7R |
Общецелевая & высокая емкость |
100 pF к µF 22 |
6,3 v до 50 v |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Среднее напряжение тока | 100 pF к 1 µF | 100 v до 630 v | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Высокое напряжение | 100 pF до 33 nF | 1 kV к 3 kV | 1206, 1210, 1808, 1812 | ||
| Низкая индуктивность | 10 nF до 220 nF | 10 v до 50 v | 0306, 0508, 0612 | ||
|
X5R |
Общецелевая & высокая емкость |
10 nF к µF 100 |
6,3 v до 50 v |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Общецелевая & высокая емкость | 4,7 nF к µF 47 | 6,3 v до 50 v | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Сертификация безопасности продукт |
NP0 | Высоковольтный тип SC | 2,0 pF до 470 pF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Высоковольтный тип SC | 150 pF до 1,5 nF | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-массивы |
NP0 | массивы 4C | 10 pF до 470 pF | 50 v | 0508, 0612 |
| X7R | массивы 4C | 180 pF до 100 nF | 16 v до 50 v | 0508, 0612 | |
| Y5V | массивы 4C | 10 nF до 100 nF | 25 v | 0612 | |
| Размеры случая | |||||||
| Дискретные конденсаторы - общее назначение | |||||||
|
|
Обозначение размера случая | Размеры в mm | |||||
| основанный на Дюйм | Метрический | L1 | W | L2 / Минута L3 | L2 / L3 максимальное | Минута L4 | |
| 0201 | 0603M | 0,6 ±0.03 | 0,3 ±0.03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1,0 ±0.05 | 0,5 ±0.05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1,6 ±0.10 | 0,8 ±0.10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2,0 ±0.10 (1) | 1,25 ±0.10 (1) | 0,25 | 0,75 | 0,55 | |
| 2,0 ±0.20 (2) | 1,25 ±0.20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3,2 ±0.15 (1) | 1,6 ±0.15 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.30 (2) | 1,6 ±0.20 (2) | 0,25 | 0,75 | 1,40 | |||
|
1210 |
3225M |
3,2 ±0.20 (1) | 2,5 ±0.20 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.40 (2) | 2,5 ±0.30 (2) | 0,25 | 0,75 | 1,40 | |||
| 1808 | 4520M | 4,5 ±0.40 | 2,0 ±0.30 | 0,25 | 0,75 | 2,20 | |
|
1812 |
4532M |
4,5 ±0.20 (1) | 3,2 ±0.20 (1) | 0,25 | 0,75 | 2,20 | |
| 4,5 ±0.40 (2) | 3,2 ±0.40 (2) | 0,25 | 0,75 | 2,20 | |||
